BIM技术在施工阶段是如何使用的?

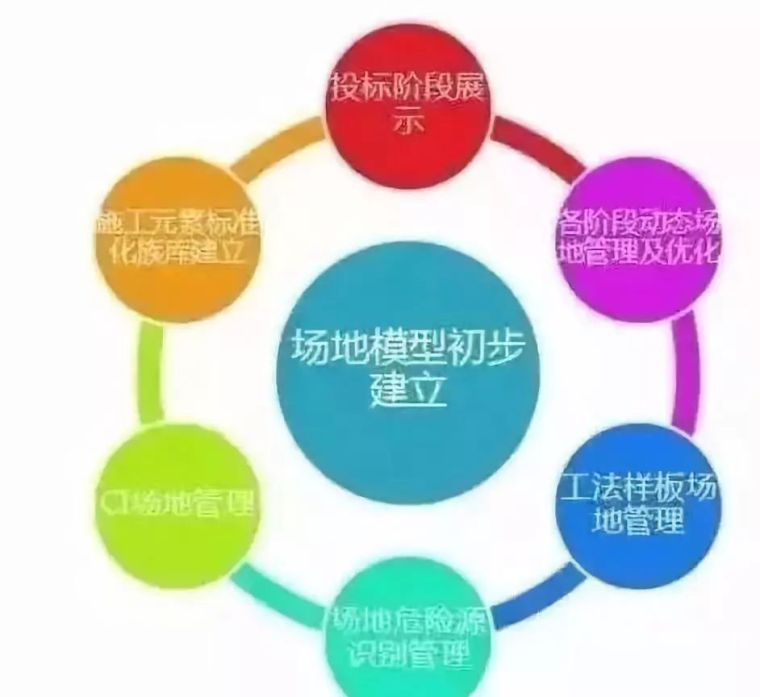

BIM技术在施工阶段是如何应用的?有人曾质疑,BIM技术是否只是一个花架子?如何使BIM技术在施工阶段得以实际有效的应用,看一看基于工程实例总结BIM技术在①项目场地管理、②施工方案模拟、③施工图审查、④深化设计、⑤进度管理、⑥成本管理、⑦质量管理的应用,值得参考学习!第1点施工场地管理的应用BIM技术能够将施工场内的平面元素立体直观化,帮助我们更直观的进行各阶段场地的布置策划,综合考虑各阶段的场地转换,并结合绿色施工中节地的理念优化场地,避免重复布置。BIM技术在施工阶段是如何应用的?_101场地模型初步建立根据标高方格网导入地形,提前策划整个现场的道路标高系统、排水系统、塔吊、施工升降机等其他临建设施的布置位置。BIM技术在施工阶段是如何应用的?_202施工总平面图布置相对比二维平面施工布置图,三维施工布置图更直观,更符合施工真实情况。BIM技术在施工阶段是如何应用的?_3BIM技术在施工阶段是如何应用的?_403施工阶段场地动态管理BIM技术在施工阶段是如何应用的?_5在绿色施工中分施工阶段对场内布置进行提前策划和转换预演,找出最优布置方案,提高场地使用效率,减少二次布置所产生的费用。同时可以利用软件统计功能将临建工程量自动生成,减少算量工作。BIM技术在施工阶段是如何应用的?_604工法样板场地管理样板可以出施工图指导施工BIM技术在施工阶段是如何应用的?_705CI形象管理将平面抽象的平面图转化为立体直观的实景模拟图,大大提高了CI形象设计的效率,并使现场和策划能够高度统一。BIM技术在施工阶段是如何应用的?_8BIM技术在施工阶段是如何应用的?_9出入口直观模拟场区内实景,提前设计车行线路、人行线路、小业主参观线路和领导参观线路。BIM技术在施工阶段是如何应用的?_1006施工现场危险源辨识安全总监、安全管理人员通过BIM模型预先识别洞口,将更多的时间用于安全风险的评估与措施的制定,提前在模型中进行安全防护,将防护栏布置完善。BIM技术在施工阶段是如何应用的?_11第2点施工方案模拟的应用关键词:三维可视化建造、施工模拟动画BIM技术能够将施工方案进行模拟对比,为选取符合实际情况的施工方案提供决策依据。BIM技术在施工阶段是如何应用的?_1201施工模拟动画BIM技术在施工阶段是如何应用的?_1302技术交底模架技术交底、钢筋平法技术交底历来是技术交底的难点,由于体系复杂难以用口头叙述和二维平面的形式向工人阐述该分部工程的技术控制要点、难点。BIM技术在施工阶段是如何应用的?_14BIM技术不仅能直观的看到三维模型,还能精确的统计出像脚手架、模板、钢筋等复杂分部工程的工程量,为成本控制、进度控制、质量控制提供可靠依据。第3点施工图审查的应用关键词:碰撞检查碰撞检查是BIM非常实用的功能,本次讲解将以用Navisworks的Clash Detective工具模块在一个真实的项目中碰撞检查在施工图审查中的作用。BIM技术在施工阶段是如何应用的?_1501碰撞检查示例项目为一个地下一层的地下室车库的BIM模型,在利用核心建模软件Revit建模的时候遵循了一定的建模规则,分为了建筑Architecture、结构Structure、(消防、暖通)设备MEP几个专业;在Navisworks平台中进行了合并。BIM技术在施工阶段是如何应用的?_1602三维审图三维施工审查较碰撞检查需要人工对BIM模型进行校审,可利用测量工具和批注工具对施工图发现的问题进行标注。BIM技术在施工阶段是如何应用的?_17第4点深化设计的应用关键词:钢结构、幕墙、砖砌体深化设计是利用BIM三维可视化功能,对复杂的技术节点利用科学的手段进行深化,使得整个技术节点具备可操作、可协调、可沟通。01钢结构深化设计BIM技术在施工阶段是如何应用的?_1802幕墙深化设计BIM技术在施工阶段是如何应用的?_1903砖砌体深化设计BIM技术在施工阶段是如何应用的?_20第5点进度管理的应用关键词:ProjectProject是目前来时工程人用户量最大的一个软件,进度编排的软件,而且可以关联到Navisworks软件,做BIM相关进度管理工作。第6点成本管理的应用关键词:工程量、造价、财务提到成本管理就会想到广联达整体解决方案中的图形算量、钢筋抽样、GBQ等专业产品;在财务管理中用友、金蝶、管家婆等财务产品目前还没有与BIM技术进行融合,但是根据BIM4.0的概念设想实现大融合是大势所趋。BIM技术在施工阶段是如何应用的?_21点击下面链接查看BIM证书样板+图学学会BIM技能等级考试报名要求https://edu.zhulong.com/cuxiao/bim_zt.html#f=tz
